Ruimtelijke figuren > AanzichtenToepassen
Bouwtekeningen zijn tekeningen die worden gebruikt om iets te kunnen bouwen. Dat kan een kastje, een toestel, een huis, een vliegtuig of wat dan ook zijn...
Vaak zijn bouwtekeningen aanzichten en plattegronden met veel details of opengewerkte tekeningen.

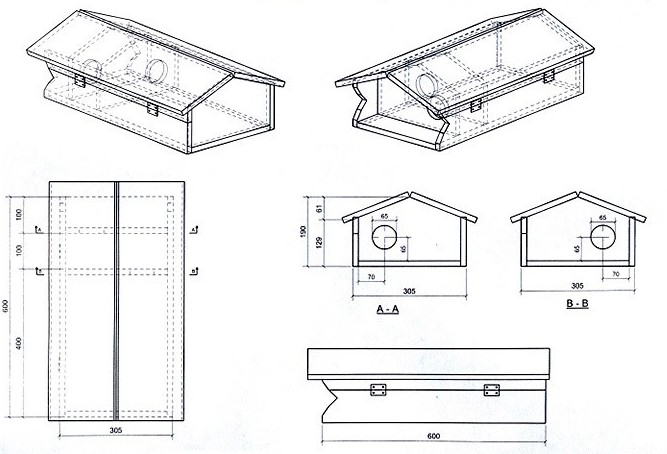

Hier zie je een bouwtekening van een nestkast voor steenuilen.
Bekijk de bouwtekening van de steenuilenkast.
In welke eenheid zijn alle afmetingen gegeven?
Hoe kun je in de bouwtekening zien dat deze nestkast kan worden opengeklapt?
Hoe kun je zien dat deze nestkast een ingang heeft die bestaat uit twee schotten met gaten met een stuk open ruimte er tussen?
Teken zelf één zo'n schot op schaal .
De twee delen van het schuine dak zijn nergens getekend. Welke vorm en afmetingen hebben die dakdelen?
Waarom is hier het maken van een uitslag niet goed mogelijk?
Hier zie je een andere nestkast. Het voorvlak (met het aanvlieggat) is een rechthoek van cm bij cm. Het achtervlak is een rechthoek van cm bij cm. Het grondvlak is een vierkant. Het schuine bovenvlak is aan de voorkant cm langer dan nodig om het hokje dicht te maken. De invliegopening heeft een diameter van cm.
Maak een passend drieaanzicht op schaal `1:5` .
