Normale verdeling > De ShewhartkaartToepassen
Bij een statistische controlekaart, een Shewhartkaart, wordt vaak gebruik gemaakt van de Westgard-regels. Dat zijn afspraken die aangeven wanneer je in actie moet komen. Ze zijn opgesteld door James Westgard (1941—heden). Meer erover vind je op zijn website. Daar komen ook de plaatjes in dit overzicht vandaan.
| Code | Omschrijving | Plaatje |

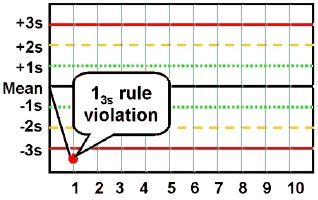

| `1_(3sigma)` -regel |
Actieregel: |
|

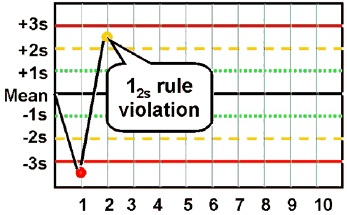

| `1_(2sigma)` -regel |
Waarschuwingsregel: |
|

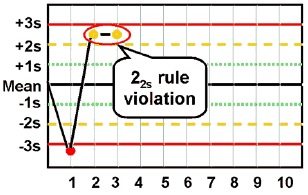

| `2_(2sigma)` -regel |
Actieregel: |
|

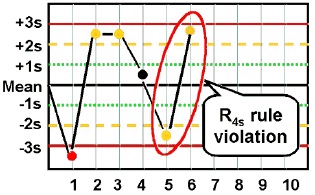

| `R_(4sigma)` -regel |
Actieregel: |
|

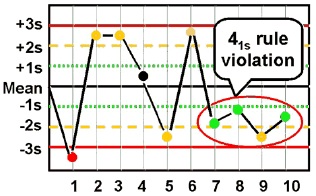

| `4_(1sigma)` -regel |
Actieregel: |
|

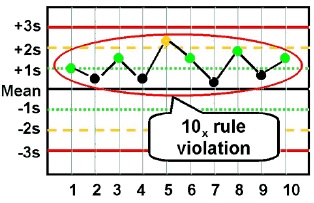

| `10_(xx)` -regel |
Actieregel: |
|
Deze Westgard-regels worden in de volgorde van boven naar beneden toegepast.
Bekijk de Westgard-regels in Toepassen.

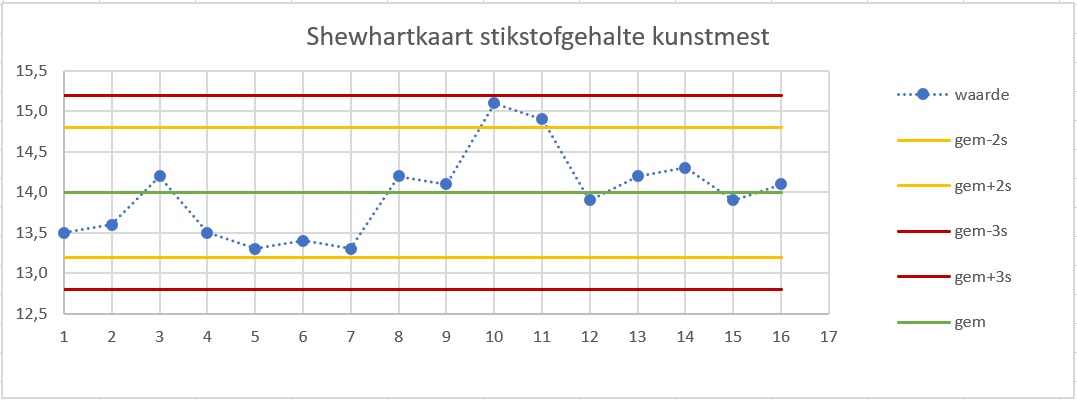

Hier zie je een Shewhartkaart met
`16`
metingen van het stikstofgehalte in kunstmest (in m%).
Bereken het gemiddelde stikstofgehalte en de bijbehorende standaardafwijking.
Op grond van de Westgard-regels is hier twee keer actie ondernomen.
Bij welke meting was dat voor het eerst en op grond van welke regel?
En bij welke meting is er opnieuw actie ondernomen? En waarom?

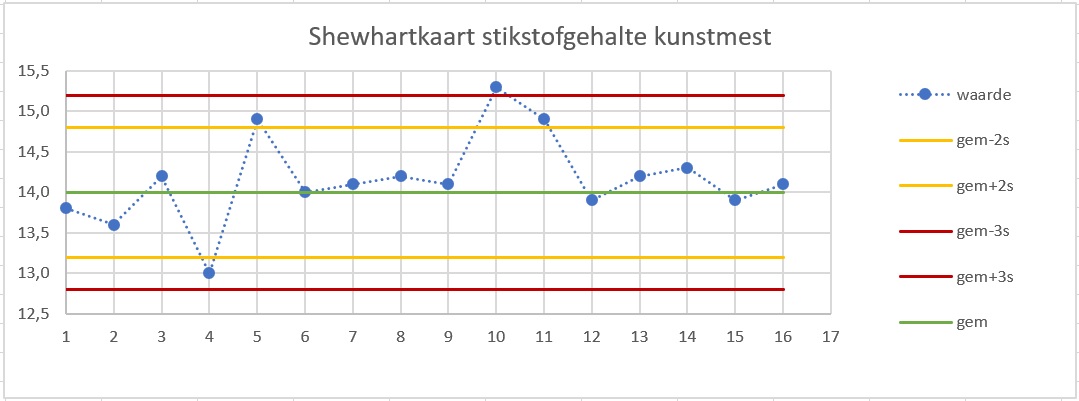

Weer zie je een Shewhartkaart met `16` metingen van het stikstofgehalte in kunstmest (in m%).
Op grond van de Westgard-regels is hier twee keer actie ondernomen.
Bij welke meting was dat voor het eerst en op grond van welke regel?
En bij welke meting is er opnieuw actie ondernomen? En waarom?
